方形摇摆筛

概述:方形摇摆筛又称采用往复式回旋运动,回转频次可达180-260转/分,新乡盛美特机械方形摇摆筛筛分精度高,产量大,方形摇摆筛型号齐全,可按照用户要求定制.

应用范围:化工、食品、冶金、非有色金属、有色金属、磁性材料等行业

适用物料:食盐、化肥、尿素、饲料、还原铁粉、陶料、重晶石等




产品介绍

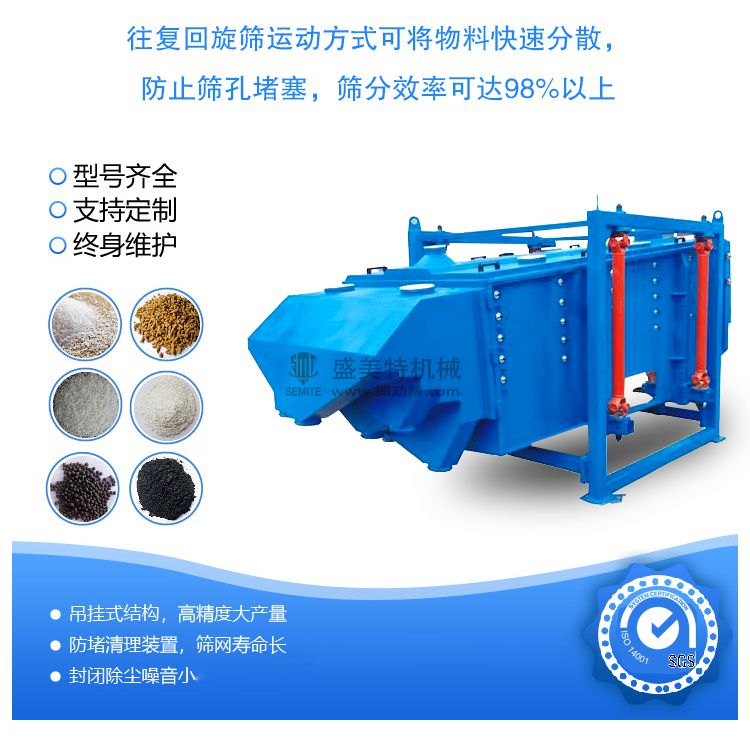

方形摇摆筛产品简介


01.jpg方形摇摆筛产品简介

方形摇摆筛又称往复筛,是一种为了满足高精度、大产量需求而给客户研发的一种新的设备,是模仿人类手工筛选动作做轻微的椭圆摇摆和上抛弧运动,特别适合圆柱状、片状等不规则物料,具有筛分效率高,产量大,使用寿命长等优点。


方形摇摆筛,石英砂摇摆筛,振动筛(图4)

方形摇摆筛,石英砂摇摆筛,振动筛(图5)


方形摇摆筛结构


方形摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。

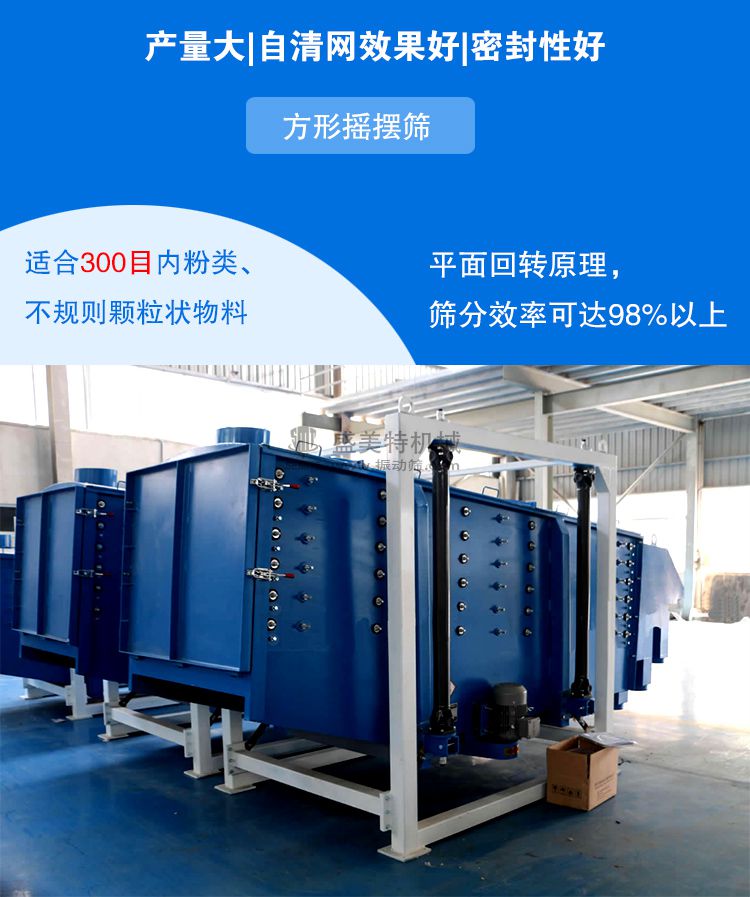

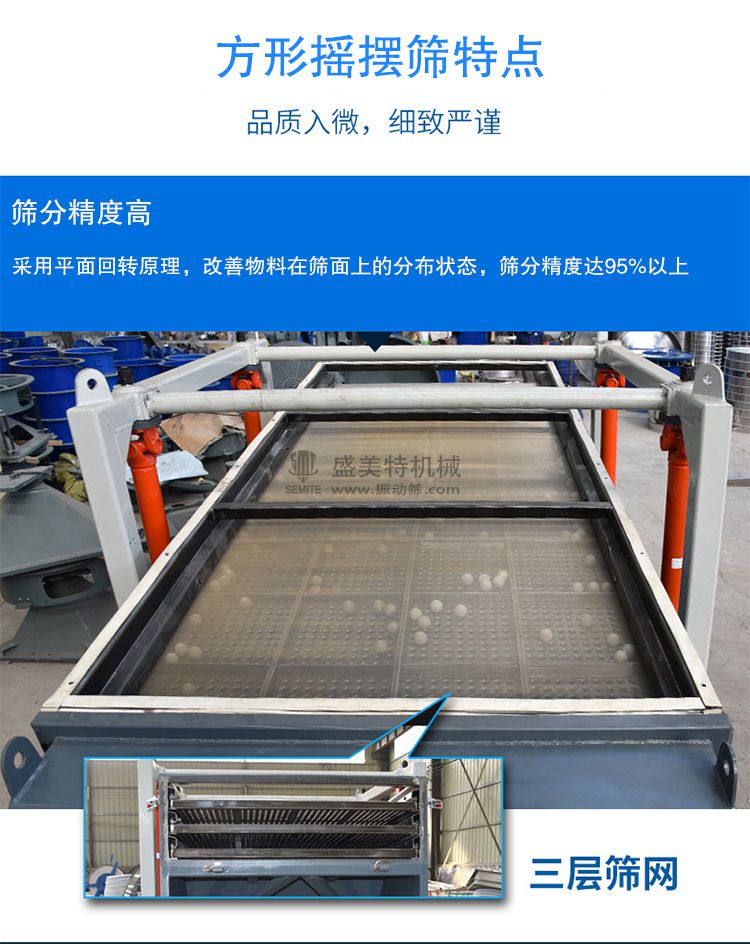

方形摇摆筛特点


1、采用平面回转原理,改善了物料在筛网上的分布状态,有效地提高了筛网使用率;


2、方形摇摆筛特别适合圆柱状、片状等不规则物料,筛分精度高达90~95%,是普通振动筛的数倍或更高;


3、可单层或多层使用,每层筛网均设有梳型清筛装置,在筛分过程中可通过梳型清筛机构与筛分筒的相对运动,达到对筛体不间断清理的效果,使筛分筒在4、整个工作过程中始终保持清洁可以降低对环境的污染。



方形摇摆筛往复回旋式筛分方式的优势

1、快速将物料分散

方形摇摆筛采用往复式回旋运动,能在几乎无垂直振动和跳跃的情况下将物料分散。

2、往复的小球可防止筛网堵眼

方形摇摆筛筛网下方格中的弹跳球可通过直接撞击筛网来去除粘在筛网上的颗粒,使筛网表面时刻保持清洁,减少堵网,稳定筛分精度。

3、"快速夹头"能使网面自动绷紧;

快速夹头用于自动绷紧筛网,,通过在整个网面上保持均匀的拉伸力,确保系统有极高的筛分精度,减少堵网的问题,增加了筛网的寿命。

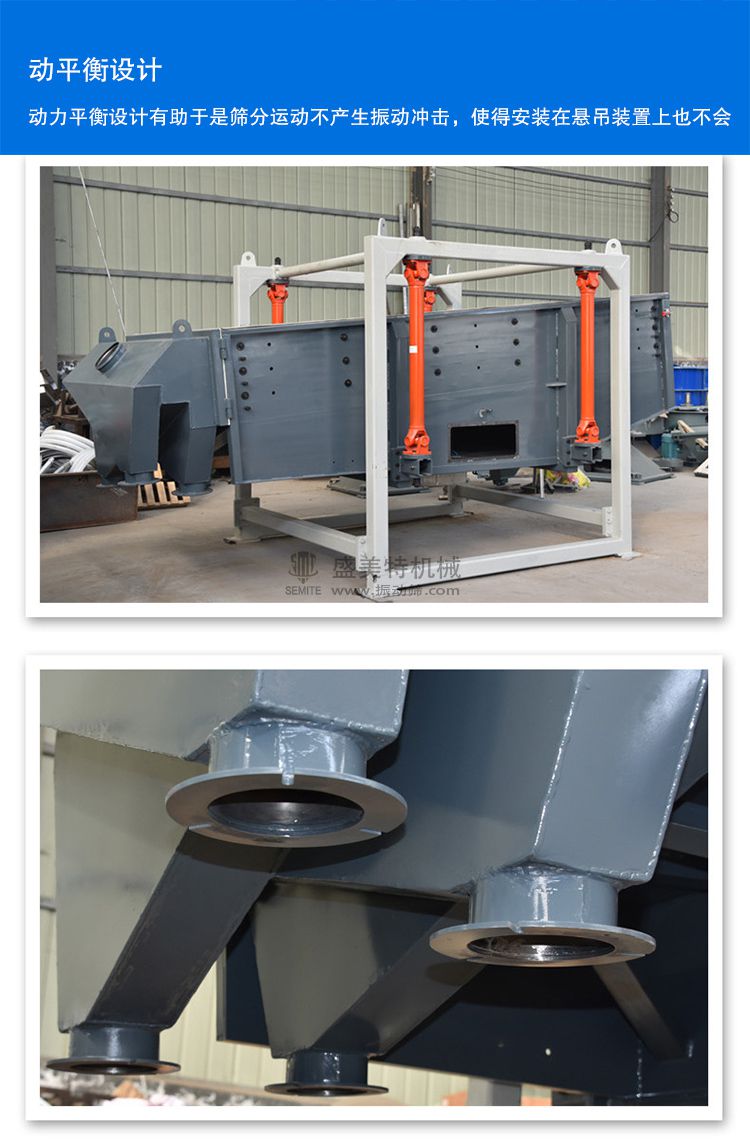

4、平稳驱动系统,并带有动力平衡设计;

FYBS方形摇摆筛驱动系统的动力平衡设计有使筛分运动不产生振动冲击,使系统能安装在悬吊装置上而不影响筛分效果。

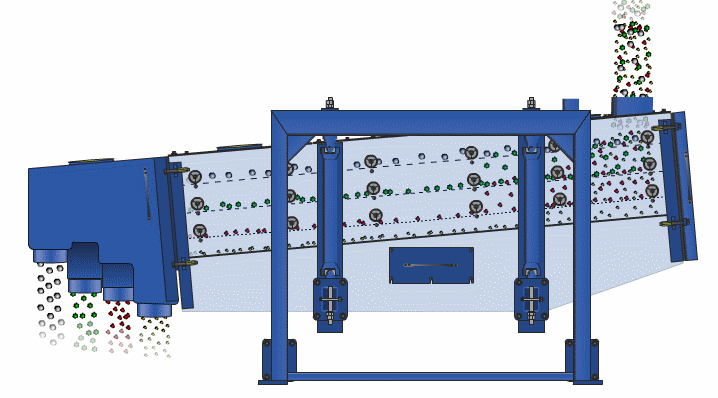

方形摇摆筛工作原理

方形摇摆筛,石英砂摇摆筛,振动筛(图13)

当方形摇摆筛启动后,其筛机摇动体即筛箱在惯性力的作用下做前后往复运动,筛箱带动筛面做周期性摇动,从而使筛面上的物料随筛箱一同做定向跳跃式运动,在这一过程中,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,完成筛分工作。

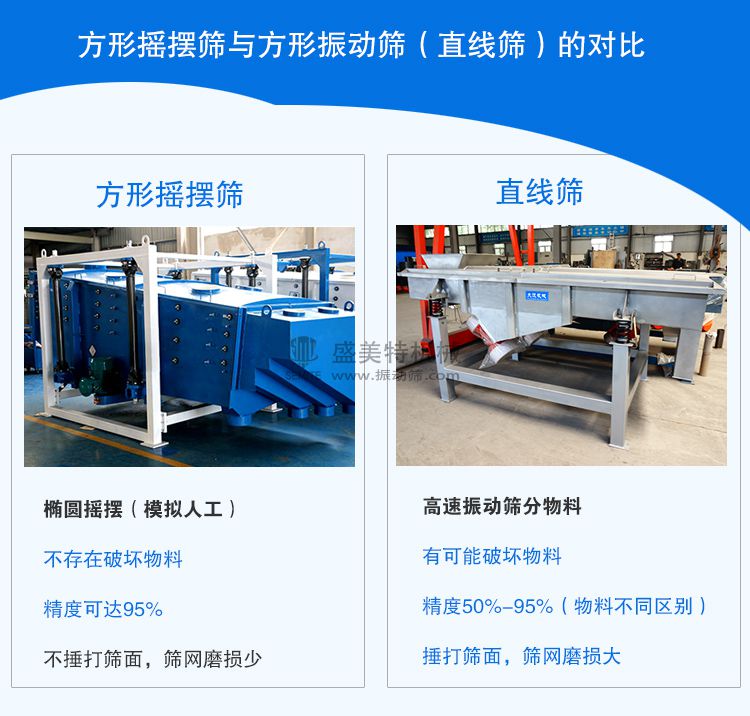

方形摇摆筛与方形振动筛(直线筛)的对比
